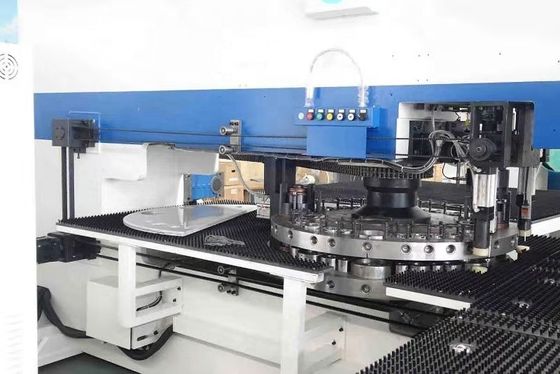

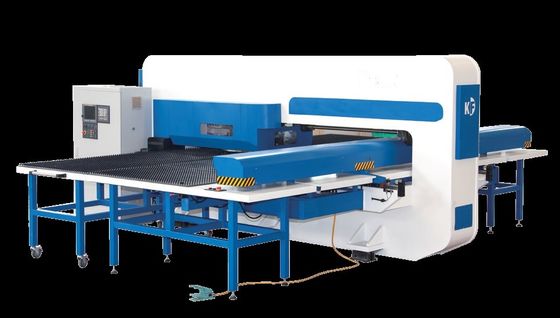

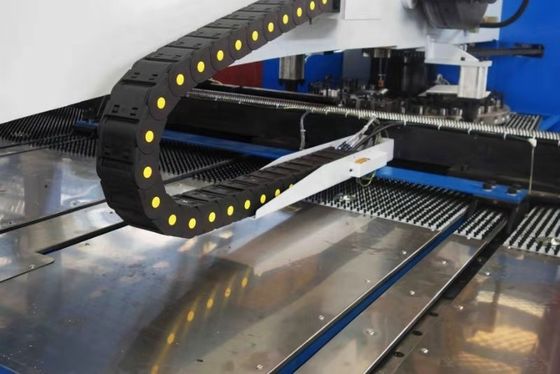

自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械

自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械

  • 自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械
  • 自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械
  • 自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械
  • 自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械
  • 自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械
自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械
商品の詳細:
起源の場所: 中国
ブランド名: YUAN
証明: CE,ISO
モデル番号: 32場所
お支払配送条件:
最小注文数量: 1セット
価格: 17000-29000USD
パッケージの詳細: 木箱
受渡し時間: 25日
支払条件: T/T、L/C
供給の能力: 30セット
連絡先
詳細製品概要
機械タイプ: 打つ機械 動力源: 機械
わずかな力: 250 KN 最高の厚さ: 6つのmm
ハイライト:

サーボ タイプCNCの穿孔器出版物機械

,

CNCのタレットの穿孔器出版物機械

自動索引のサーボ タイプCNCのタレットの穿孔器出版物機械

主な特長

新しいT30タレットの穿孔器出版物は操作の間にminumumの偏向を可能にするのにrigitの構造への閉鎖したタイプrigitの鋼鉄構造が設計およびシミュレーション プロセスで、有限な解析システム使用されたので作り出される。タレットと用具間の偏向は打つプロセスの間に見られないし、用具の生命を高める。T30シリーズ タレットの穿孔器出版物は27 station/700打撃が付いていると非常に複雑なシート プロダクトのoncesですべての仕事を終えるのを助ける33 station/900打撃が付いている2つのモデルを備えている。従ってT30タレットの穿孔器出版物は最適費用を完全な解決に与える。

•すべての軸線のSiemens ACサーボ モーター
•すべての軸線の線形そりシステムとの高く貴重な位置の可能性。
•橋側面か携帯用CNCのコントロール パネルのプラットホームのタイプ
•CNC制御はvacumのテーブル及びフィルター ユニットのための出力したり/入力
•低負荷のconsaptionの高いvacuming機能
•独立した切断テーブル システム
•多頭部Plazmaおよび可能性を切る多頭部のoxy燃料。
•+/-正確さを置く0,02のmm。
•+/-速度を置く30m/min。

標準的な実行:

- 正確に機械で造られる有限な要素の分析ソフトウェアによって、テストされる『O』フレームの高精度を保障するために取り除かれる設計および圧力
- 0.001°ずつ360°によるindexable用具の場所と油圧に打つこと
- 任意工具細工に応じるプロセスを打ち、切り、そして形作ることは材料に従ってCNCによって制御に合った
- 第2部品をしかしだけでなく、作り出すことが合われたとき特別な用具と可能可能ではない3D形態を作成できる側面図を描くプロセスを使用するとき
- 1mmピッチの1分あたり600の衝突の高いかじる率
- 高い操作上の速度に達することできるすべての斧の高容量モーターそして精密ガイド
- 8mmまで厚さのシートを置くことができる2つのシート クランプによって合われるの堅いビーム
- 0.04mmの非常に正確な反復性
- 100kgからの1000kgにCNCによって調節される力を締め金で止める
- 特徴の位置を変えること
- 高い処理速度およびデータ転送率



いいえ。 名前 変数 単位 注目
1 わずかな圧力 300 KN 30 (T)
2 棚構造 「O」   閉鎖した
3 タレットの構造 厚い mm の上:80/down:70
4 型の構造 方向づけられる85のシリーズ長い   国際的に一般的なタイプ
5 クランプ構造/数 全浮動のタイプ セット 2
6 自動索引数   セット 2 (任意)
7 自動索引の転送方式     タービンおよびみみず
8 管理された斧の数 3/4 (X/Y/T/C) 自動索引(任意)
9 シリンダーの位置を変えること 2 セット
10 カウンタートップの構造 混合されるBrushuniversalの球
11 タレットの場所の配分 ABCD   標準
12 打つ正確さ ±0.1 mm
13 正確さを置くことを繰り返しなさい ±0.02 mm
14 喉の深さ 1280 mm
15 穿孔器の打撃 40 mm
16 最高。打つ頻度 800 t/min
17 最高。版のサイズの処理 2500/5000*1250 mm 二次位置
18 最高。版の厚さの処理 6 mm
19 最高。版の送り速度 60 m/min
20 最高。直径(一度打った) 88.9 mm
21 最高。仕事の部分の重量 150 kg
22 タレットの回転式速度 30 r.p.M
23 主要なモーター力 11 KW
24 ガスの消費 0.15 mの³ /min
25 ガス圧力 0.6 MPa
26 次元(L*W*H) 5400*5200*2600 mm
27 重量 ≈12 T
28 CNCシステム FANUC OI-PD
29 プログラミング ソフトウェア CNCKAD (本物)



タレットで割振られる場所は死ぬ。

場所のタイプ

用具

サイズmm

16場所

タレット

20場所

タレット

24の場所

タレット

32場所

タレット

Φ1.5-φ12.7 6 8 12 16
B φ12.7-φ31.8 6 8 8 12
C φ31.8-φ50.8 2 2 2 2
D φ50.8-φ88.9 2 2 2 2

自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械 0

自動索引30のトンのサーボ タイプCNCのタレットの穿孔器出版物機械 1
