起源の場所: | 中国 |
ブランド名: | YUAN |
証明: | CE,ISO,UV |
モデル番号: | 500T |
最小注文数量: | 1セット |
---|---|
価格: | 45000-8-75000USD |
パッケージの詳細: | 木箱 |
受渡し時間: | 25日 |
支払条件: | L/C、D/A、T/T、D/P、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 50セット |
名前: | 油圧出版物機械を形作る複合材料SMC BMC | 圧力: | 1000トン |
---|---|---|---|
日光: | 2600のmm | 打撃: | 2000のmm |
ワーク テーブルのサイズ: | 3400*2600 mm | 基礎深さ: | 1400のmm |
ハイライト: | BMCの油圧形成出版物機械,1000Ton油圧形成出版物機械,SMCの水力の出版物機械 |

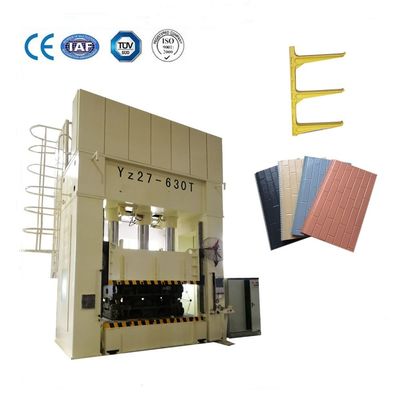

油圧出版物機械を形作る複合材料SMC BMC
SMC BMC油圧出版物はまたSMC、BMC、FRP、GRPのような複合材料の圧縮鋳造物で油圧合成物の鋳造物出版物、それを等適用される電話した。私達のSMCの形成出版物および出版物の提供合成の企業の優秀な生産の機能、また修理およびアップグレード オプション。私達は新しい習慣の油圧鋳造物出版物を供給して、私達はまた修理の広範囲のリストを提供し、すべての既存の圧縮の鋳造物出版物のためのアップグレード オプションはモデル作り。私達の油圧形成出版物が革新的な自動車、宇宙航空の、産業等の広範な変化を作り出すのに使用されている。
機械特徴
1.Itはthermosetting (FRP)プラスチックおよび熱可塑性プロダクトの全体の形成のために主に使用される。、BMC、DMC、GMTおよび他の大きさおよびシートSMCの形成のために適した。
2. 油圧装置は維持のプラットホーム、環境に優しく、低雑音および容易な維持の上で取付けられている。
3. 形作る多数段階の低速圧力適当な予約排気の時間。
4.With高いプロダクトのために適した高圧遅い開始型の機能。
5. システム、数値制御システムの速い応答。
適用
この機械は複合材料の鋳造物のために主に適している;装置によいシステム剛性率がおよび高精度、ぜいたくな生活および高い信頼性がある。熱い出版物の形成のためのプロセスは3つの転位/日の生産に会う。
機械変数
項目 | 単位 | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
圧力 | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
最高。液体圧力 | Mpa | 25 | 25 | 25 | 25 | 25 | 25 |
日光 | Mm | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
打撃 | Mm | 3000 | 2600 | 2400 | 2200 | 2200 | 2000年 |
ワーク テーブルのサイズ | Mm | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
地面の上の高さ | Mm | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
基礎深さ | mm | 2200 | 2000年 | 1800 | 1600 | 1500 | 1400 |
速度の下 | Mm/s | 300 | 300 | 300 | 300 | 300 | 300 |
働く速度 | Mm/s | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
リターン速度 | Mm/s | 150 | 150 | 150 | 150 | 150 | 150 |
総力 | kW | 175 | 130 | 120 | 100 | 90 | 60 |
主体
全機械の設計はコンピュータ最適化の設計を採用し、有限な要素と分析する。装置の強さそして剛性率はよく、出現はよい。本体のすべての溶接された部分は溶接の質を保障するために二酸化炭素と溶接される良質の製鉄所Q345Bの鋼板によって溶接される。
シリンダー
部品 | 特徴 |
シリンダ バレル |
|
ピストン棒 |
|
シール | 日本NOKのブランドの質のシーリング リングを採用しなさい |
ピストン | 、よい耐久性銅めっきによって導かれる、シリンダーの長期操作を保障する |
柱 | |
ガイドのコラム(柱)はC45熱い鍛造材鋼鉄から堅いクロム コーティング厚さ0.08mmを持つために成り。そして処置を堅くし、和らげることをしなさい。 | ガイドの袖は耐久力のある、機械の安定性を改善する銅ガイドの袖を採用する、 |
サーボ・システムの構成
名前 | モデル | 映像 | 利点 |
HMI | Siemens | ボタンの生命は厳しくテストされ、1,000,000回を押すことによって損なわれない。
スクリーンおよび機械欠陥の助けは、スクリーン機能を記述したり、機械警報およびマスター助けのユーザーを機械使用法すぐに説明する |
|
PLC | Siemens | 電子定規の獲得ラインは強いanti-interference能力と、独自に処理される
サーボ ドライブのデジタル制御およびドライブとの統合 |
|
サーボ運転者 | YASKAWA | 全面的な母線のコンデンサーは十分に改善され、より広い温度の適応性およびより長い耐用年数のコンデンサーは使用され、理論的な生命は4回までに高められる;
50Mpaの応答は50msである、圧力オーバーシュートは1.5kgfである、圧力救助の時間は60msであり、圧力変動は0.5kgfである。 |
|
サーボ モーター | 段階シリーズ | シミュレーションの設計はAnsoftソフトウェアによって遂行され、電磁石の性能は優秀である;NdFeBの高性能刺激を使用して、鉄の損失は小さい、効率はより高く、熱はより小さい; |
安全装置
光電安全監視前部及び後部 |
TDCで締まるスライド |
2つの手操作の立場 |
油圧サポート保険回路 |
積み過ぎの保護:安全弁 |
液体のレベル警報:オイル レベル |
オイル温度の警告 |
各々の電気部分に積み過ぎの保護がある |
安全ブロック |
出版物のすべての行為に安全保護インターロック機能がある、例えば移動可能な仕事台は位置に署名するクッションのリターン働かない。スライドは移動可能な仕事台が押しているとき押すことができない。対立操作が起こるとき、タッチ画面の警報ショーは対立はであるもの示し。 |
