起源の場所: | 中国 |
ブランド名: | YUAN |
証明: | CE,ISO,UV |
モデル番号: | 2200x6000 mm |
最小注文数量: | 1セット |
---|---|
価格: | 6000-25000USD |
パッケージの詳細: | 木箱 |
受渡し時間: | 25日 |
支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 50セット |
名前: | ガントリーCNCの炎および血しょう打抜き機 | モーター タイプ: | モーター タイプ |
---|---|---|---|
電圧: | 220V/380V | 適当な産業: | 製造工場 |
制御システム: | FastCamまたはカスタマイズされる | 材料の切断: | ステンレス鋼の炭素鋼アルミニウムに金属をかぶせなさい |
ハイライト: | 6000mm/min空気血しょう打抜き機,ULの空気血しょう打抜き機,装置を切る12mのプラズマ アーク |

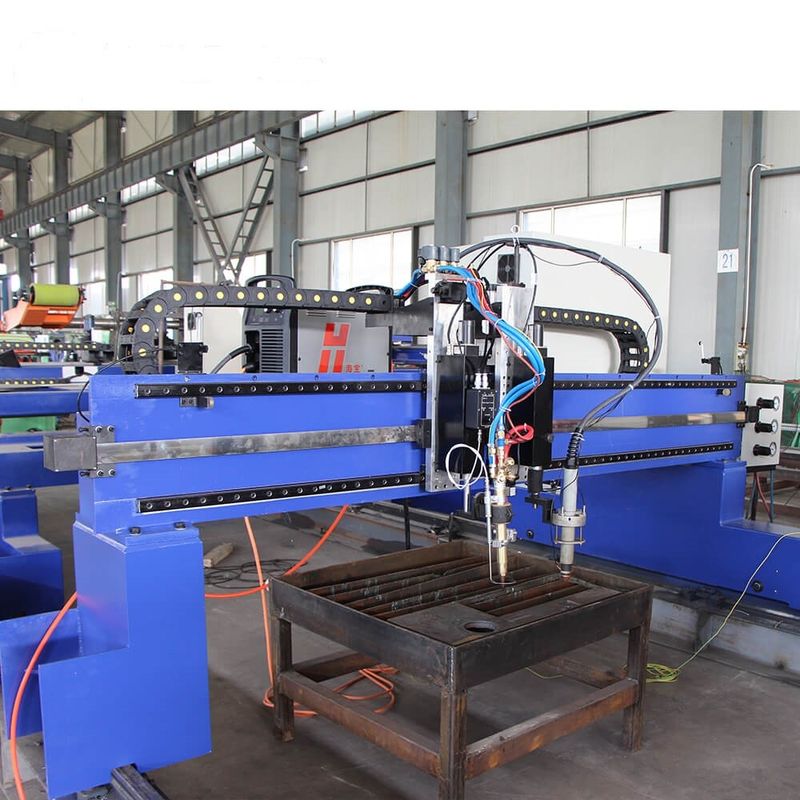

12メートルのためのガントリーCNCの炎そして血しょう打抜き機
頑丈なガントリー タイプ フレームの構造は、ビームbox-type溶接された和らげ構造、変形、高性能の両側のあるドライブ、密集した構造、全面的な和らげることを採用しなかったり、十分に打抜き機工業のほとんどの標準である溶接の圧力、厚いおよび大気出現、安定したおよび信頼できる性能を除去する。3m、4m、5m、6mの側面スパンが付いている普遍的なCNCの打抜き機|側面ゲージ4mの有効な切断範囲のための8mそして他の指定、両側のあるドライブ、標準二重軸線の線形ガイドとの両方:3.2mの縦方向の柵の長さは自動点火との単一の炎か単一血しょう切断方法カスタマイズすることができる;それはまた炎および血しょう切断モードに加えることができる。縦方向の柵の長さはセクションごとの2mである。延長の柵はユーザーの要求に従って形成し、ビームのスパンは広げることができる。多数のトーチか斜角はユーザーの要求に従って切ることができる。
変数:
項目 | 指定 | ||||
横のトラック スペース(mm) | 3000 | 4000 | 5000 | 6000 | 7000 |
有効な切断幅(mm) | 2200 | 3200 | 4200 | 5200 | 6200 |
総幅(mm) | 3800 | 4800 | 5800 | 6800 | 7800 |
モードの切断 | 炎唯一の、血しょう炎および血しょうだけ | ||||
方法の運転 | XおよびY軸のためのラック・ピニオン ドライブ | ||||
モードの運転 | 二重側の運転 | ||||
フレーム切断の厚さ | 6-200mm | ||||
血しょう切断の厚さ | 0-50mm (血しょう動力源に従って) | ||||
速度の切断 | 0-6000mm/min | ||||
空の打撃の速度 | 0-10000mm/min | ||||
自動高さのコントローラー | フレーム切断のための容量性高さ制御 | ||||
血しょう切断のためのアーク電圧の高さ制御 |
適用
この機械は大きいパネルの精密な切断のために主に使用される。それは切断一種のおよび鋼板の切断効率稼働率を非常に改善できる省エネ切り、切ることである、および高性能の装置を。この機械は長い間停止しないで絶えず働くことができる。それは低炭素鋼鉄(フレーム切断)および高炭素の鋼鉄、ステンレス鋼、アルミニウム、銅、等のような非鉄金属(血しょう切断)を切ることができる。それは機械類、自動車、造船業、石油化学で広く利用されている、軍隊、冶金学、大気および宇宙空間、ボイラー、圧力容器および他の企業。EL、機関車、等。私達のCNCの打抜き機のすべての指定そして部品は要望に応じてカスタマイズできる。CNCの打抜き機の製造業者および製造者として、私達はCNCの打抜き機、炎切断機械、水中血しょう切断machines.desktop CNCの打抜き機およびより多くのCNC機械を提供する。私達のプロダクトはISO9001であり、ヨーロッパおよび東南アジアの多くの国に証明され、輸出されるセリウム。私達に便利な交通機関設備、海および空気へのアクセスが陸路である。
棚構造
十字ビームはねじりをよりよく除去できるドイツのメッセルの技術およびガントリー フレームを採用する。大梁は箱の鉄骨構造の非長方形の管の構造である。溶接の後で内部圧力を除去することを、長期使用で変形しないように完全にアニールする。安定したフレームの構造は切断精密より高くおよび切断速度をより速くさせる。
|
|
ガイド

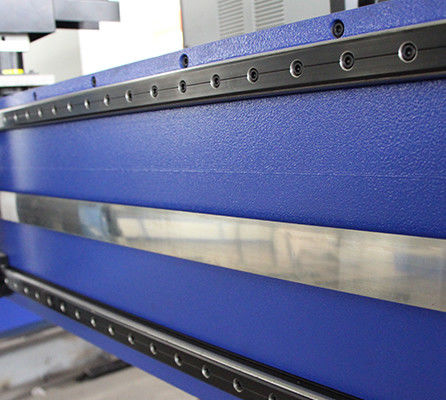

横の案内面は高精度およびよい指導の国内か輸入された二重車軸中心の線形案内面を採用する。
特別な金属から成っている粉砕の表面が付いている縦方向のガイド・レールに高い機械正確さがあり、耐久性を。
|
|
サーボ ドライブ
私達は文字位置の検出、高精度および短い加速時間の機能がある松下電器産業のサーボ ドライブを使用する。ドライブは入出力間違いがたった16のアークである日本の元の惑星の減力剤を採用する。その間、横断および縦方向ギヤ伝達構造で伝達構造が正確にCNCシステムによって出される指示を実行することを可能にするように、自動整理の補償装置は加えられる。
|
|
機械伝動装置
すべての機械輸送システムは国民の標準の等級7の機械精度と精密ギヤおよび棚の一致を採用する。
|
|
入り込むソフトウェア
効率を切る薄板金の稼働率を改善するために共通の端、橋、連続的な切断、マイクロ関係および他の切断プロセスを選びなさい。
|
|
オペレーティング システム
上海交通大学のオペレーティング システム上かユーザーが示す他の国際的レベルのシステムを使用してそれに力の中断点の多言語メニュー機能、安定した、信頼できる、高い制御正確さ、記憶保護、等がある。
|
|
切断トーチの持ち上がる装置
切断トーチの持ち上がる棚が切断トーチの自動に持ち上げを実現するのに使用されている。重い切断トーチのリフティング ボディはガイドの車軸間の線形軸受けの動きを通してゲージの上部および下の動きを実現する。トーチの座席にまた360程度anti-collision機能があり、全仕事域のトーチの安全を保護する。全重い切断トーチのリフティング ボディに3つの持ち上がるモードがある:手動、電気、および自動。
|
|
圧力計および安全弁
オペレータが切断の間に最適状態に従ってガス圧力を調節し、点検できるように圧力計および制御弁は中央制御のパネルの上で取付けられている。パネルに手動で調節され、数値制御システムによって自動的に制御することができる作動の電磁弁のためのスイッチがある。
|
|
電源の切断
別の材料の切断のための任意血しょう動力源。
|
任意構成
斜めの切断装置
無限回転式溝の打抜き機はさまざまな線形またはカーブの組合せの形の工作物のV、Y、XおよびKの溝を切るために適している。その独特な流動メカニズムの設計は大きい便利を持って来る。
|
|
まっすぐなフレーム切断装置
まっすぐなフレーム切断装置はガントリーCNCの打抜き機の背部に炭素鋼の金属のまっすぐな切断を完了するために取付けることができる。
|
